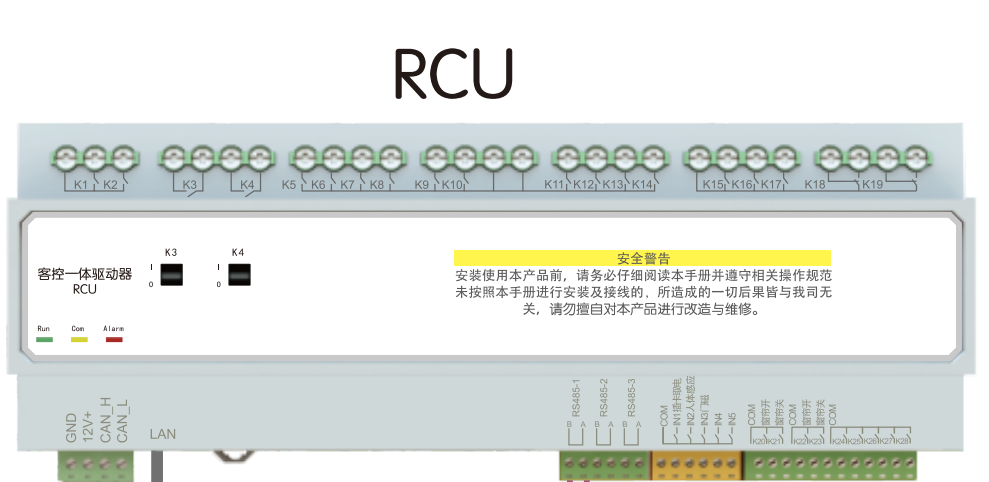

YS-RCU19-7

客控一体驱动器具有LED输出回路，RS485通道，窗帘通道，干接点输出通道，干接点输入通道，满足标间的所有需要，可接入酒店管理系统软件对各个设备进行集中监控和控制。

专有CAN-BUS总线通信

可设置64个场景，

K1-2回路为10A输出，接入功率较大的灯带，排风扇等受控设备；

K3-4回路为20A输出，K3回路接受控插座/插卡取电信号，K4回路输出功率较大的受控设备；

K5-14回路为3A输出，常规接3A受控设备如功率较小的灯具等，特殊情况下允计接入2路6A,负载设备，注意6A负载设备接入位置为K9/K10（电流流向）

K5-K14回路总电流不可超过16A，避免过载。

K15-17 3回路均为6A输出，可做灯光/风机盘管控制，注意：风机盘管模式时仅做风机盘管控制，不做其他设备控制；

K18-19 2回路均为1A输出，仅做风机盘管阀门输出；

3路RS485接口，

RS485-1为接入第三方面板(至多可配置10个6键面板(默认通讯地址3-12),超出允许配置面板数量时可增加RS485模块扩展,至多可增加配置6个4键面板或4个6键面板)

RS485设备,如背景音乐屏

RS485-3为接入第三方空调面板(默认通讯地址60(0x3C))

5路干接点输入口(如插卡取电、人体感应、门磁、紧急呼叫SOS  4路固定，其余1路可自定义编辑)

2路窗帘干接点通道，

5路干接点输出通道（可自定义编辑）如门显：入住、勿扰、清扫、请稍后、紧急呼叫等信号输出。

应急开关拨码

实时状态反馈

具有RJ45端口，可以连接到各个房间及前台、管理软件，实现check in、check out 、服务等信息互通。

尺寸：252mm*88mm*66mm

安装方式：35mm标准丁导轨安装，占14个模位数
